Тип: Преобразователь AC-DC на плату Аналог: AMEL20-15SMAZ Мощность: 20 Вт Выходное напряжение: 15В Входное напряжение AC: 90В-264В, 47-440Гц Входное напряжение DC: 130В-370В Гальваническая развязка: Да Напряжение изоляции: 4000В Класс электробезопасности: II Рабочая температура: от -40°С до +70°С Размеры: 55 х 30 х 25 мм
Область применения: • Телекоммуникация • LED-освещение • Автоматизация тех. процессов • Охранные и пожарные сигнализации • Автоматизация зданий и загородных домов • Робототехника • Лабораторное оборудование • Умный дом Монтаж: на плату (под пайку) Исполнение: В закрытом корпусе Размер: 55 х 30 х 25 мм Материал корпуса: PA12 Вес, не более: 70 грамм
ВЫХОД: Мощность: 20 Вт Количество каналов: 1 Стабилизация: по напряжению
Выходной ток: 1,33 А
Выходное напряжение: 15 В Точность установки напряжения: 2% Пульсация напряжения: 0,08% Время выхода на режим: 3 сек
ВХОД: Входное напряжение AC: 90 В - 264 В АС Входное напряжение DC: 130 В - 370 В DС Частота сети: 47Гц - 440 Гц Коэффициент мощности: ̴ 0,6
КПД: > 80 % Пусковой ток : <5 А в течение 1мс Максимальное значение входного тока: 0,5 А Стандарты по безопасности: ГОСТ IEC 61140-2012 Защита от поражения электрическим током. Общие положения безопасности установок и оборудования. Стандарты по электромагнитной совместимости: ГОСТ CISPR 15-2014 Нормы и методы измерения характеристик радиопомех от электрического осветительного и аналогичного оборудования. ГОСТ 30804.3.2-2013 (IEC 61000-3-2:2009) Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний. Эмиссия гармонических составляющих тока согласно EN 61000-3-2:2014 - class C. ГОСТ IEC 61000-3-3-2015 Электромагнитная совместимость (ЭМС). Часть 3-3. Нормы. Ограничение изменений напряжения, колебаний напряжения и фликера в общественных низковольтных системах электроснабжения для оборудования с номинальным током не более 16 А (в одной фазе), подключаемого к сети электропитания без особых условий.
ЗАЩИТА: Защита от короткого замыкания: ЕСТЬ Защита от обрыва нагрузки: ЕСТЬ Гальваническая изоляция: ЕСТЬ Напряжение изоляции: 4000 В
Защита от высоких температур: 85°С в контрольной точке внутри корпуса
Температура хранения: от -45°С до +95°С Температура эксплуатации: от -40°С до +70°С Влажность: 20% - 80% (При 25°С, без конденсации влаги) Охлаждение: Воздушное (конвекционное).
КОМПЛЕКТ ПОСТАВКИ: Блок питания PSV20-15 1 шт. Упаковка 1 шт.
Графики

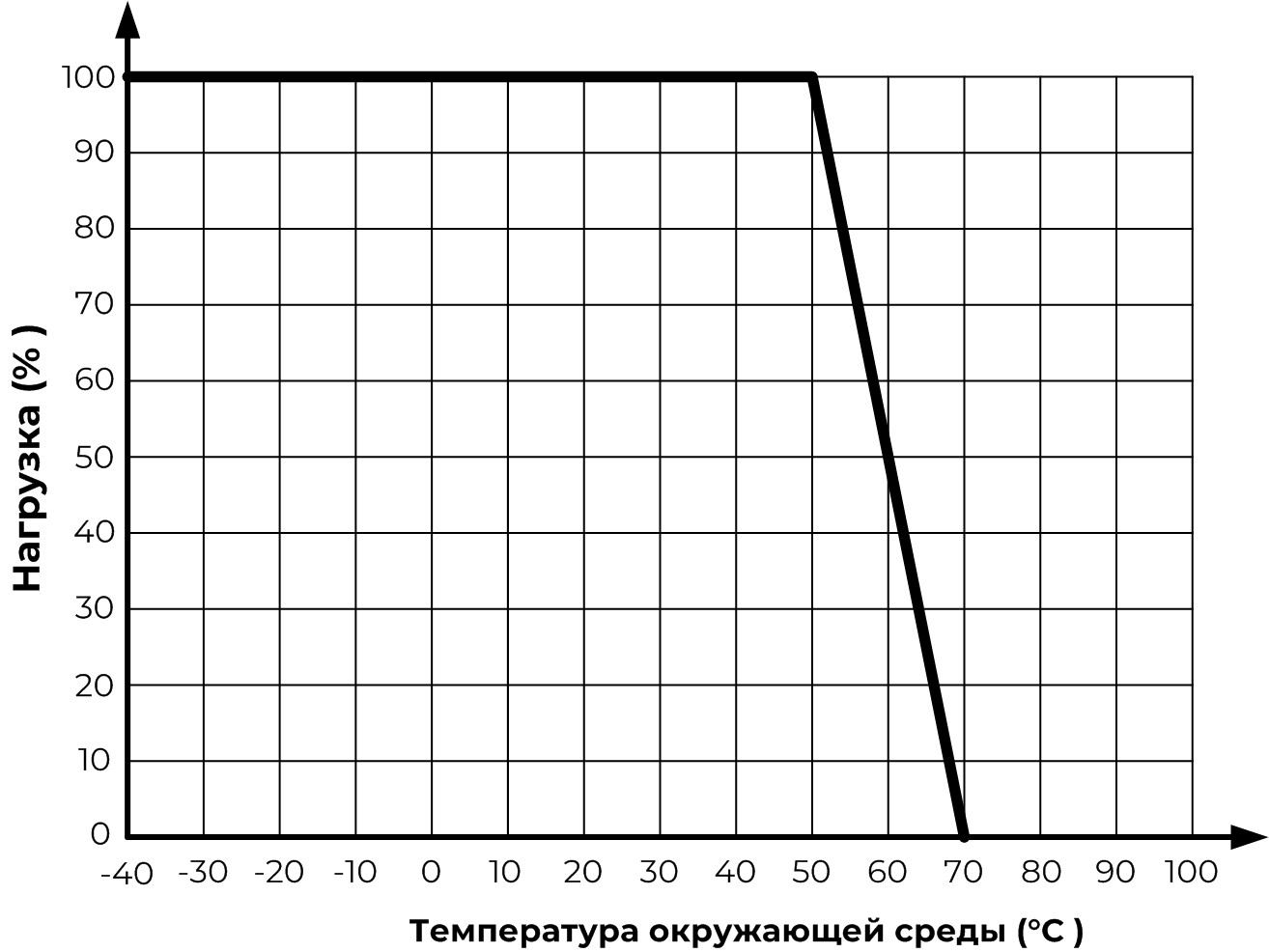

График снижения мощности:
Схема подключения

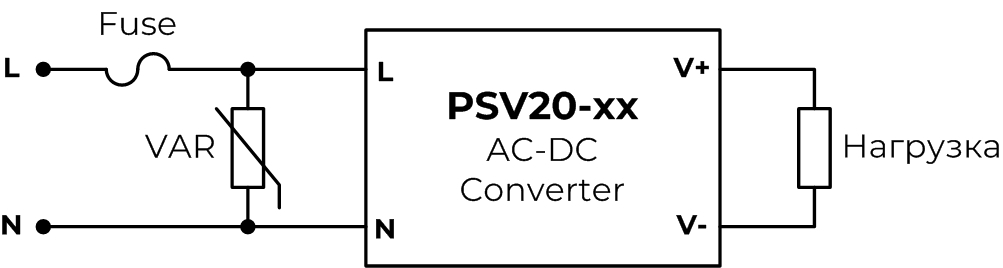

Типовая схема подключения источника питания серии PSV20-xx.
